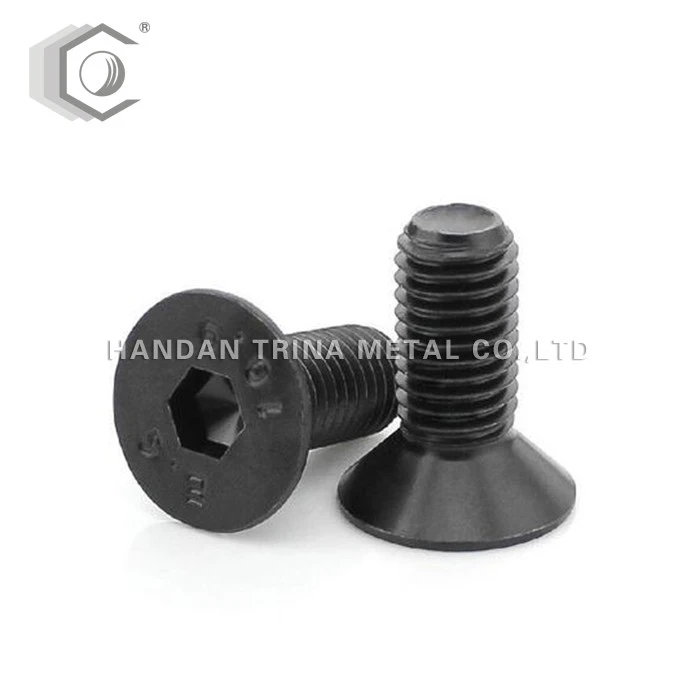

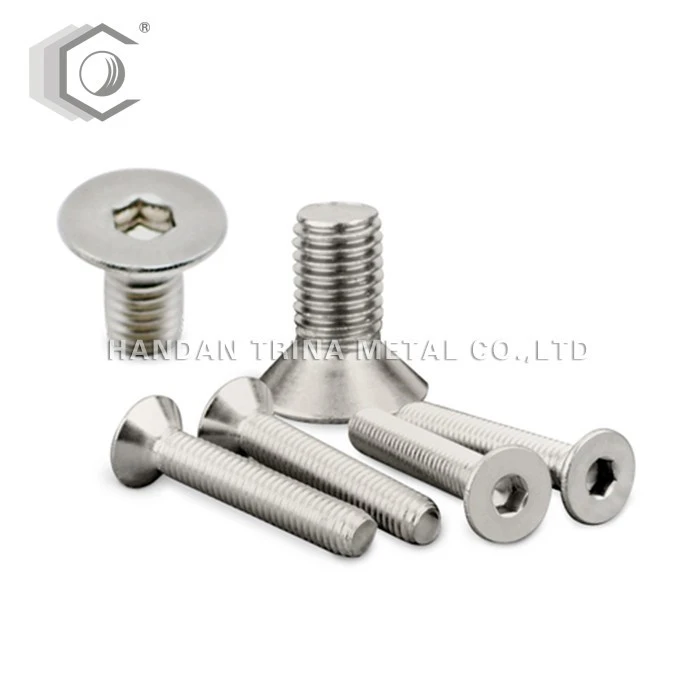

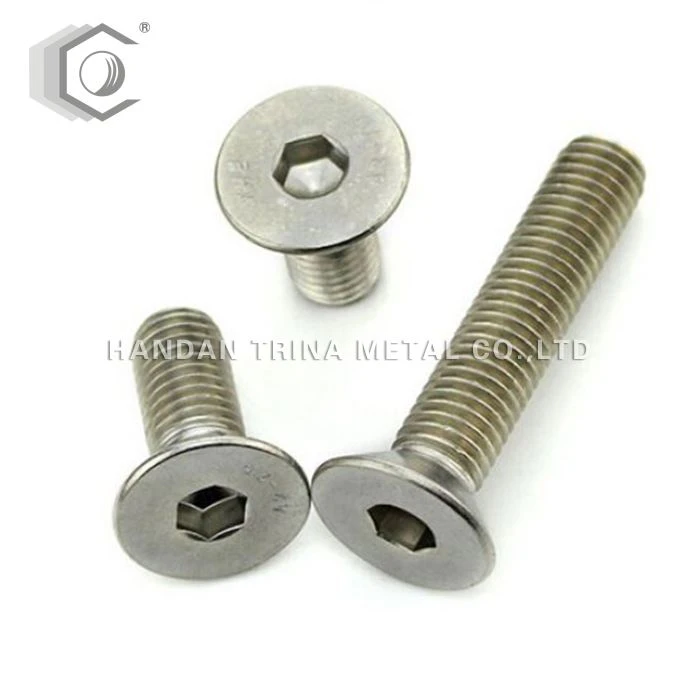

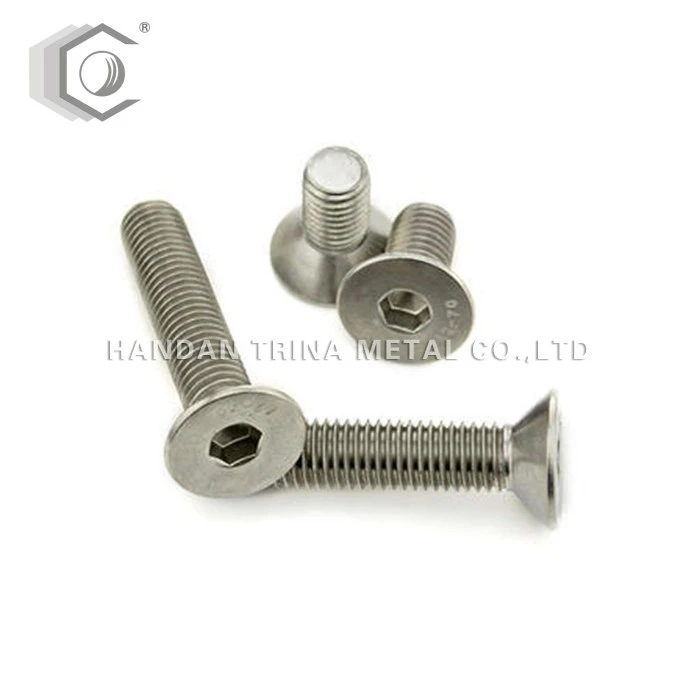

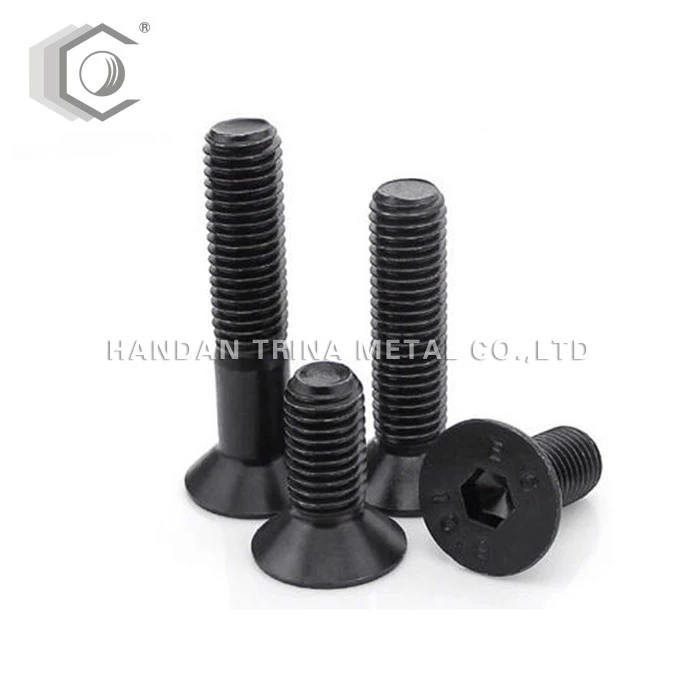

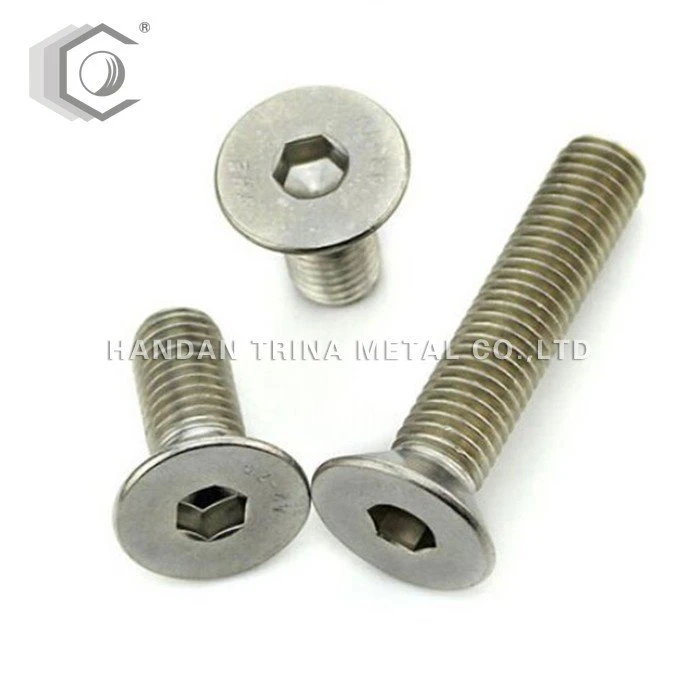

Sökkvaðir innri hornboltar eru einnig kallaðir niðurskornar skrúfur og sléttar vélaskrúfur. Þeir eru eins konar byggingarhlutar. Höfuðið er 90 gráðu keila, sem er svipað og algeng tréskrúfa. Höfuðið er með verkþéttar gróp, svo sem leturgerð, kross, sexhyrningur, quincunx, fimmhyrningur osfrv.
Stærð: M3-M24
Yfirborð ： Zp / SVART
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Áhrif:
Á yfirborði festingarholsins á tengibútnum er 90 gráðu keilulaga hringlaga fals unnið og höfuðið á flatri vélaskrúfunni er í kringlóttu falsinu og er í takt við yfirborð tengistykkisins. Flatar vélaskrúfur eru einnig notaðar í sumum tilvikum með hálfum hringflötum vélaskrúfum. Svona skrúfa er fallegri og er notuð á stöðum þar sem yfirborðið getur leyft smá útstungu. Skrúfur gegna því hlutverki að tengja tvo eða fleiri hluti og eru ómissandi nauðsyn í daglegu lífi eða iðnaðarframleiðslu.
Leiðbeiningar:
Sökkruð höfuðskrúfur eru aðallega notaðar eftir uppsetningu, yfirborð hlutanna er ekki hægt að hækka og festir hlutar hafa tvær þykktir, svokallað þykkt, sem þýðir að þykkt festa hlutans er meiri en þykkt höfuð sökkvuðu skrúfunnar Eftir að skrúfan er hert er ennþá hluti skrúfgangsins sem fer ekki í snittari holuna. Í þessu tilfelli er örugglega hægt að herða skrúfuna. Það er venjulega önnur staða, það er að þykkt festu hlutanna er minni en hæð höfuðs skúffunnar, sem er algengt í málmhlutum í vélrænum búnaði, svo sem tengingu löm undirvagnsins, hurðin og kassinn; málmplata búnaðarins Tenging hlífar og búnaðar osfrv. Vegna lítillar þykktar hlutans er skrúfugatið á festa málmhlutanum alveg keilulaga gat. Í þessu tilfelli, þegar aðdráttarskrúfan er hert, er skrúfuhausinn ekki keilulaga yfirborðið til að þjappa málmhlutanum, en botn skrúfuhaussins og toppurinn á snittari holunni er kreistur. Þrátt fyrir að skrúfan finnist að skrúfan sé hert, er málmhlutinn fastur í stað þess að þrýsta á hann. Í þessu tilfelli, þó að skrúfan finnist að skrúfan sé hert, er málmplatan Gullstykkið örugglega ekki hert. Þetta er mjög algengt ástand.
